Интерактивная карта сети позволяет достаточно удобно видеть общую картину работы сети, количество подключенных в данный момент пользователей (с возможностью быстрого просмотра любого пользователя), локализовать обрывы сети при авариях, выводить дополнительную справочную информацию.

Внимание! Для сбора информации, необходимой для построения интерактивной карты, необходимо, чтобы центральные коммутаторы поддерживали выгрузку таблицы MAC-адресов по SNMP. На концах сети можно использовать любые коммутаторы, в том числе и неуправляемые.

Интерактивная карта сети имеет следующие возможности:

  • мониторинг неисправностей, вывод основных магистралей, подсветка различными цветами при аварии и др. неисправностях;
  • возможность просмотра состояния сети в определенный момент за прошедшее время(ведется логирование);
  • вывод активных в текущий момент квартир(абонентов) с возможностью быстрого перехода к просмотру определенного абонента;
  • вывод дополнительной справочной информации (информация из других модулей, также возможна интеграция с Nagios)


Также возможна доработка модуля

Данный модуль находится в разработке. Ниже можно посмотреть примеры старой реализации данного модуля.

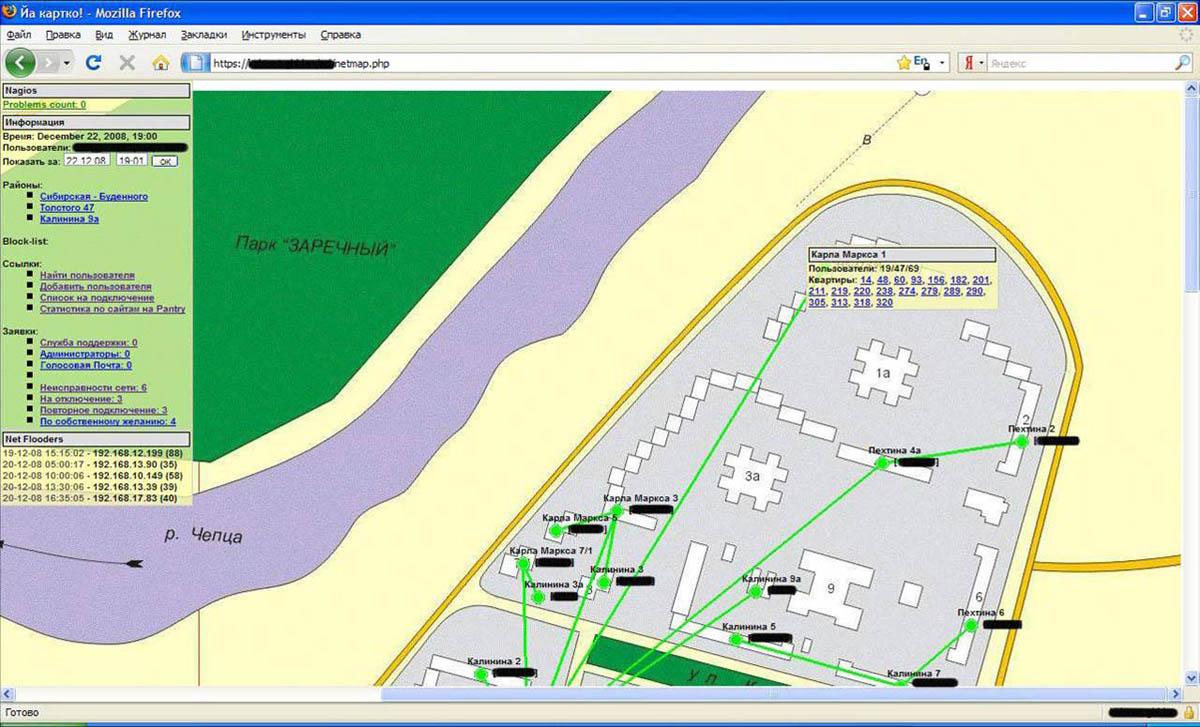

На данном изображении мы видим интерактивную карту сети, с активными в текущий момент абонентами. При нажатии на активную квартиру (абонента), будет осуществлен переход к информации о абоненте. В поле «Пользователи» выводится информация о том, сколько сейчас активных квартир в текущий момент времени в доме, а также сколько всего квартир в данном доме подключено к сети. На интерактивной карте сети, также осуществляется подсветка домов красным цветом, где в текущий момент нет активных квартир и наоборот зеленым. Также красным цветом показываются квартиры, которые отключены по базе UTM, но видимо самовольно подключились. Подсвечиваются также линии связи - синим (если от красного дома к зеленому) и красным (если от красного дома к красному).Также можно вывести интерактивную карту сети на какой-то заданный момент, задаются: часы, минуты, день, месяц и год.
